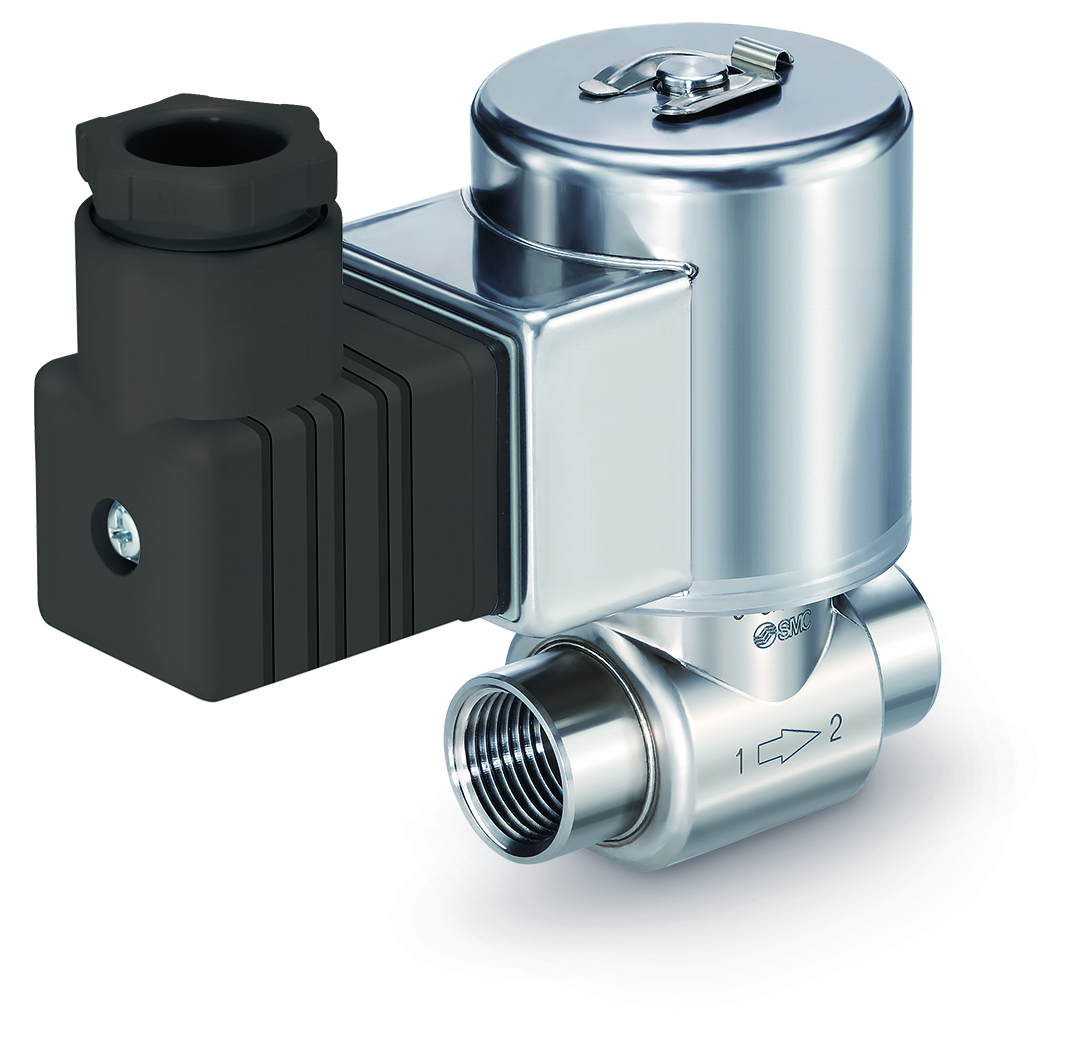

JSX11-CN101F-5DS-D
Product number:
JSX11-CN101F-5DS-D
Product information "JSX11-CN101F-5DS-D"
• Applicable fluid: Air, Water
• Flow rate: Qn max. 865 Nl/min (Air) max. 12.7 l/min (Water)
• Orifice diameter: 1.6 mm to 7.1 mm
• Port size: 1/8" to 3/8"
• Body material: Brass
• Seal material: NBR
• Coil material: stainless steel
• Enclosure: IP67, (DIN terminal IP65)
Product features
| 2/2 way: | yes |
|---|---|
| 2/2-Wege: | Ja |
| Ambient temperature max.: | 60 °C |
| Ambient temperature min.: | -20 °C |
| Anschluss: | DIN-Steckverbinder (mit Schutzbeschaltung), G 1/8 |
| Baugrösse: | 101 (Orifice Diameter: ø1.6 mm; Port Size: 1/8) |
| Betriebsdruckdifferenz max: | 0.9 MPa |
| Betriebsdruck max.: | 1 MPa |
| Connection: | DIN terminal (With surge voltage suppressor), G 1/8 |
| Dichtung: | NBR |
| Druckluft: | Ja |
| Durchfluss Cv-Wert: | 0.08 gal/min |
| Durchfluss kv-Wert: | 1.17 Nl/min |
| Flow rate Cv value: | 0.08 gal/min |
| Flow rate Kv: | 0.07 m³/h |
| Flow rate Qn: | 78.5 Nl/min |
| Flow rate kv value: | 1.17 Nl/min |
| Gasket material: | NBR |
| IP Protection class: | IP65 |
| IP Schutzart: | IP65 |
| Leistungsaufnahme: | 4 W |
| Material: | Messing |
| Media temperature max.: | 60 °C |
| Media temperature min.: | -10 °C |
| Medientemperatur max.: | 60 °C |
| Medientemperatur min.: | -10 °C |
| N.C: | yes |
| N.C.: | Ja |
| Nennweite: | 1.6 mm |
| Nominal size: | 1.6 mm |
| Operating pressure difference max: | 0.9 MPa |
| Operating pressure max.: | 1 MPa |
| Power consumption: | 4 W |
| Series: | JSX#-CN##F-#-#-# |
| Size: | 101 (Orifice Diameter: ø1.6 mm; Port Size: 1/8) |
| Spannung: | 24 VDC |
| Umgebungstemperatur max.: | 60 °C |
| Umgebungstemperatur min.: | -20 °C |
| Voltage: | 24 VDC |
| Wasser: | Ja |
| compressed air: | yes |
| direct operated: | yes |
| direkt betätigt: | Ja |
| electrically operated: | yes |
| elektrisch betätigt: | Ja |
| material: | brass |
| mit DIN-Steckdose (EN175301-803-A): | Ja |
| oil free: | yes |
| water: | yes |
| with DIN-Conector (EN175301-803-A): | yes |
| ölfrei: | Ja |
